[Linux] netfilter와 iptables







netfilter란?



netfilter는 시스템에 들어오는 모든 패킷을 분석해서 사용자의 뜻대로 처리 및 기록할 수 있도록 하는 프레임워크다.

아래와 같이 5개의 hook 지점을 제공하여 원하는 지점에서 패킷을 처리할 수 있도록 지원한다.

• NF_IP_PRE_ROUTING: 인터페이스를 통해 들어온 패킷을 처리
• NF_IP_LOCAL_IN: 로컬 프로세스로 들어오는 패킷을 처리
• NF_IP_FORWARD: 다른 호스트로 통과시켜 보낼 패킷을 처리
• NF_IP_LOCAL_OUT: 로컬 프로세스에서 나갈 패킷을 처리
• NF_IP_POST_ROUTING: 인터페이스를 통해 나갈 패킷을 처리





iptables란?

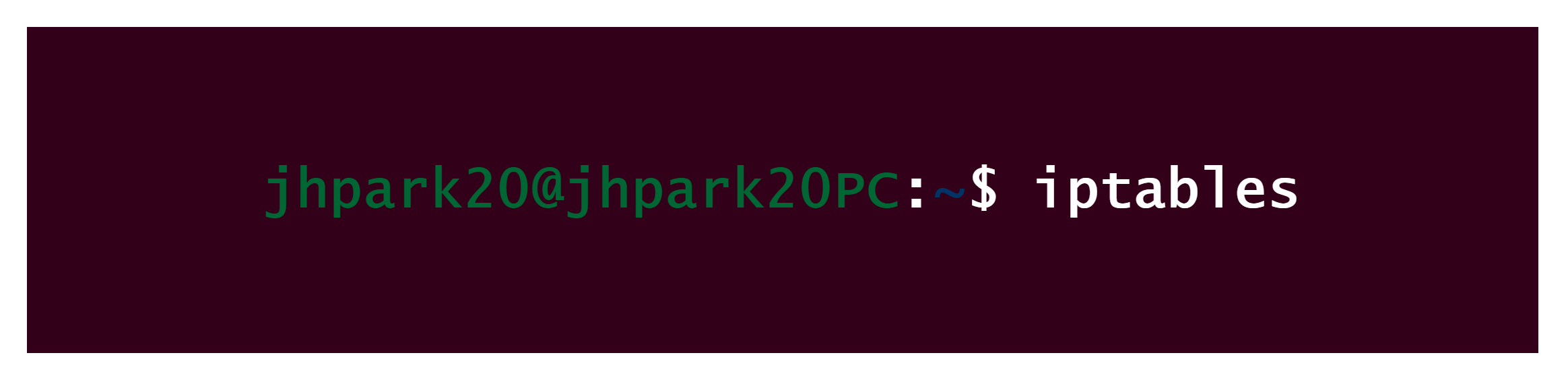

iptables는 netfilter에 룰을 넣어 사용자가 원하는대로 접근 통제를 할 수 있도록 하는 도구다.

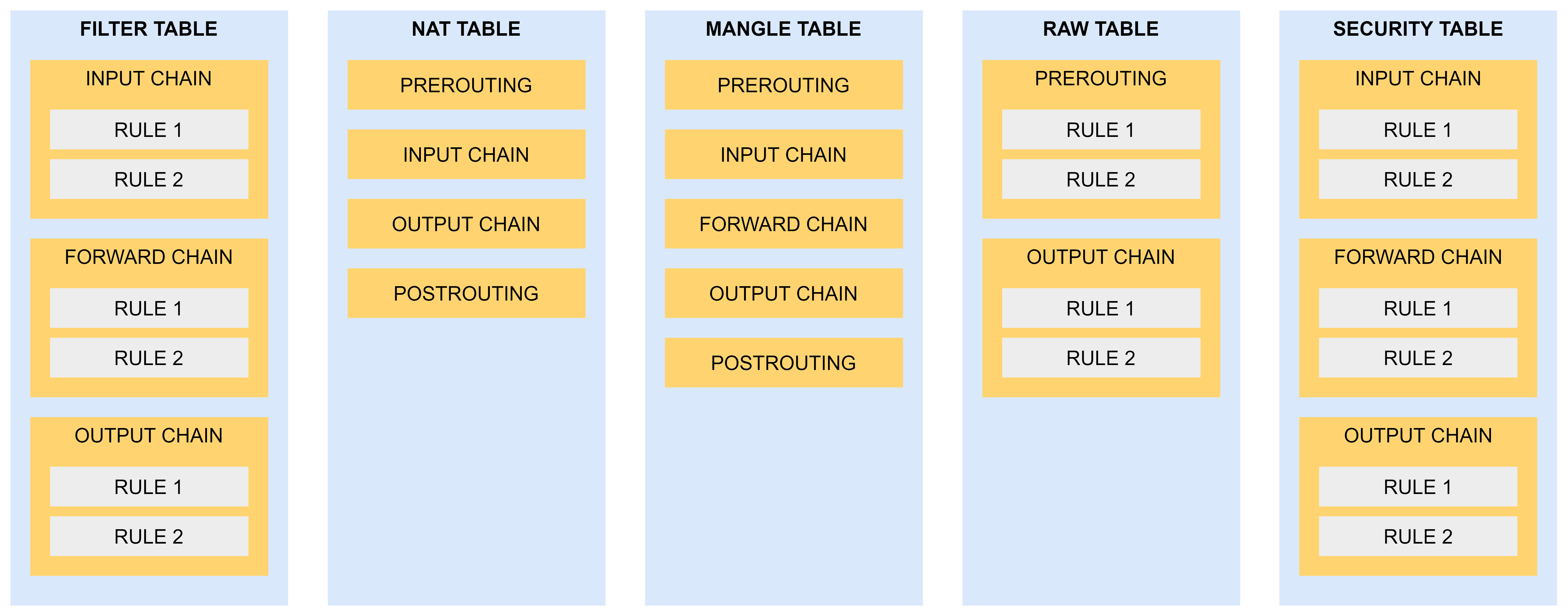

아래와 같이 iptables는 서로 다른 종류의 패킷 처리를 기능적으로 분리하기 위해 Table이라는 개념을 사용하는데, 이 Table들은 Chain을 가지고 있고, 이 Chain들은 Rule을 가지고 있다.

• Table은 5가지로 구분되며, 각각 사전에 정의된 Chain들을 가지고 있다.

• Filter Table: 패킷을 필터링할 때 사용
• NAT Table: 네트워크 주소를 변환할 때 사용
• Mangle Table: 패킷을 변조할 때 사용
• Raw Table: 연결 추적을 할 때 사용
• Security Table: SELinux을 설정할 때 사용

• Chain은 5가지로 구분되며, hook별로 존재한다.

• PREROUTING: NF_IP_PRE_ROUTING hook에 의해 트리거
• INPUT: NF_IP_LOCAL_IN hook에 의해 트리거
• FORWARD: NF_IP_FORWARD hook에 의해 트리거
• OUTPUT: NF_IP_LOCAL_OUT hook에 의해 트리거
• POSTROUTING: NF_IP_POST_ROUTING hook에 의해 트리거



Rule은 iptables 명령어를 활용하여 설정할 수 있으며, iptables의 기본 문법은 다음과 같다.

iptables     [-t table]     [action]     [chain]     [match]     [-j target]



• table은 filter, nat, mangle, raw, security가 있으며, 생략하게 되면 자동으로 filter로 적용된다.

• action는 rule을 어떻게 할 지 지정한다.

• -A(--append): 해당 chain에 rule 추가
• -C(--check): 해당 chain에 일치하는 rule이 있는지 확인
• -D(--delete): 해당 chain에서 rule 삭제
• -I(--insert): 해당 chain에 rule 번호를 지정하여 rule 추가
• -R(--replace): 해당 chain에 rule 변경
• -L(--list): 해당 chain의 모든 rule 나열
• -F(--flush): 해당 chain의 모든 rule 삭제
• -N(--new-chain): 사용자 정의 chain 생성
• -X(--delete-chain): 사용자 정의 chain 삭제
• -E(--rename-chain): 사용자 정의 chain의 이름 변경

• chain는 PREROUTING, INPUT, FORWARD, OUTPUT, POSTROUTING이 있다.

• match는 패킷과 매칭되는 조건을 지정한다.

• -p(--protocol): 매칭되는 프로토콜
• -s(--source): 매칭되는 출발지
• -d(--destination): 매칭되는 목적지
• -i(--in-interface): 매칭되는 입력 인터페이스 (INPUT, FORWARD, PREROUTING chain만 가능)
• -o(--out-interface): 매칭되는 출력 인터페이스 (FORWARD, OUTPUT, POSTROUTING chain만 가능)

• target는 패킷을 어떻게 할 지 지정한다.

• ACCEPT: 패킷을 허용한다.
• DROP: 패킷을 버린다.
• RETURN: 해당 chain의 통과를 중지하고, 이전 chain의 다음 rule에서 다시 시작한다.







즉, 시스템으로 들어오는 모든 패킷은 netfilter의 여러 hook들을 통과하게 된다.
이 때 hook별로 iptables에서 정의한 각 chain들의 rule을 점검하여
해당 rule에 매칭되면 특정 action을 트리거한다.
