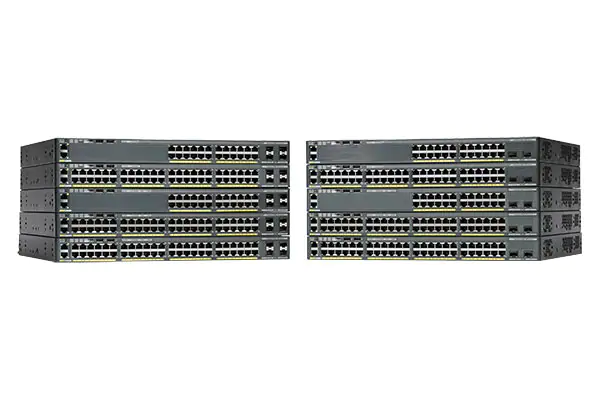

[출처 : https://www.cisco.com/c/ko_kr/products/switches/catalyst-2960-x-series-switches/index.html]

카타리스트 스위치(Catalyst Switch)란?
  • 시스코 스위치 앞에는 대부분 카타리스트(Catalyst)가 들어가고 뒤에 모델명이 붙는데, 이 모델명의 숫자가 높아질수록 제품도 커지고, 가격도 비싸진다고 생각하면 된다.
  • 참고로 요즘은 카타리스트 스위치 이외에도 넥서스(Nexus) 스위치가 데이터센터용으로 출시되고 있기 때문에 예전처럼 모든 스위치가 카타리스트 스위치는 아니다.
  • 스위치의 경우 모델명을 보면 대게 그 장비 스펙을 알 수 있다. 예를 들어 Catalyst 2960G-24라고 하면, Catalyst 2960 스위치 시리즈 중에서 G, 즉 기가비트(1,000Mbps)를 지원하고 24포트짜리 스위치라는 것을 눈치챌 수 있다.
  • 물론 요즘 모델명이 점점 더 복잡해져서 예전처럼 모델명만 보고 장비 스펙을 다 알 수 없는 경우도 있지만, 대충 어떤 장비인지는 모델명만으로도 짐작할 수 있다는 것이다.





[출처 : 후니의 쉽게 쓴 시스코 네트워킹 p235]

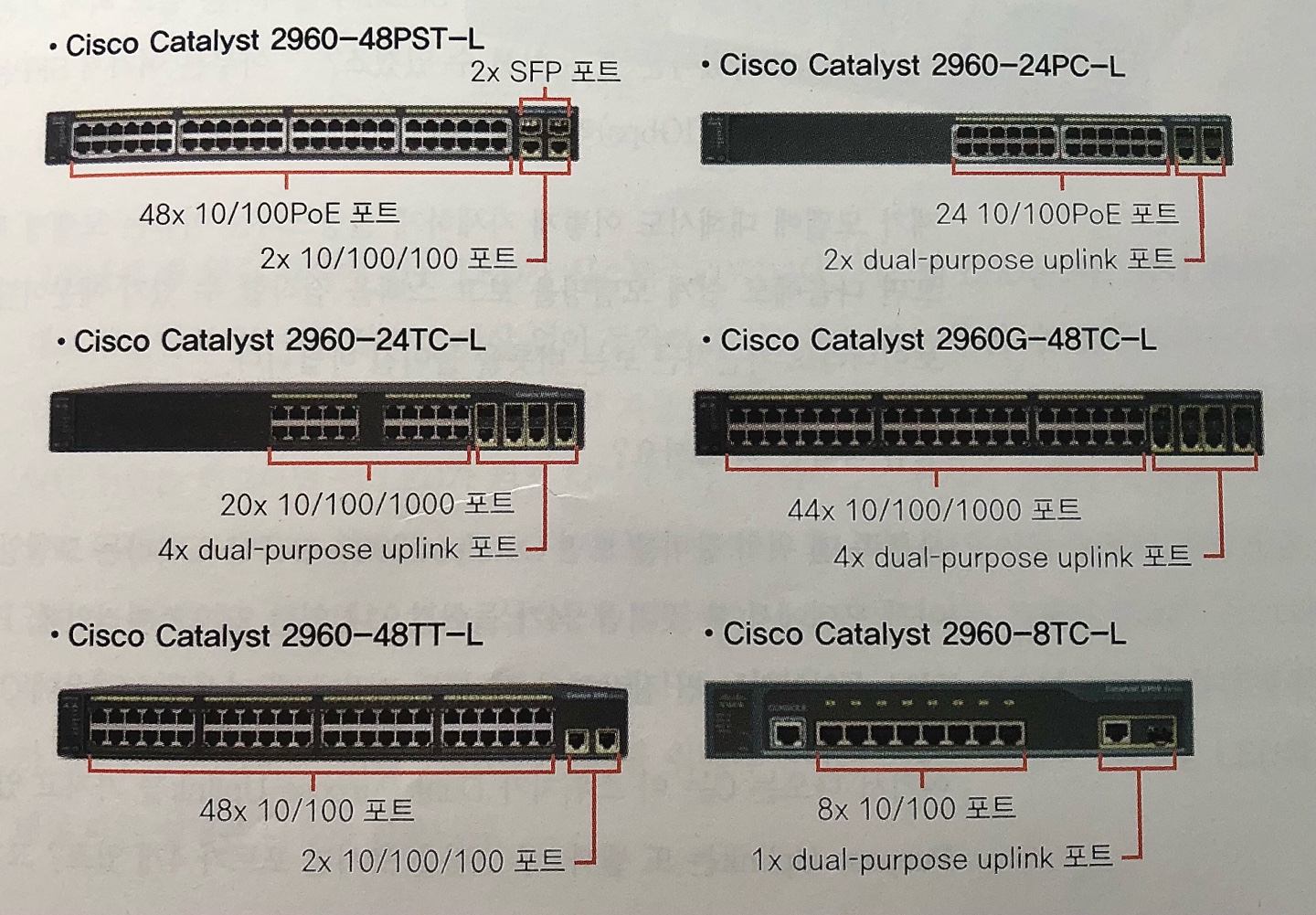

다양한 Catalyst 2960 모델
  • 먼저 그림에서 왼쪽 맨 위에 있는 Catalyst 2960-48PST-L 모델을 보면, 일단 48포트를 가진 것은 알 수 있다. 또 모델명에 P가 들어있는 것은 이 스위치가 PoE를 지원하는 스위치라는 것을 의미한다.
  • 여기서 PoE란 Power over Ethernet의 줄인 말로, 이더넷 케이블 위에 데이터만 보내는 것이 아니고 전원까지 같이 실어 보내자는 것을 말한다. 데이터만 실어 보내는 이더넷 케이블에 전원을 실어 보내는 이유는 IP 전화기나 AP(Access Point)라는 무선 랜 장비, IP 감시 카메라 같은 장비들에게 데이터뿐만 아니라 전원을 같이 제공하기 위해 만들어졌기 때문이다.
  • P 뒤에 들어가는 S와 T는 SFP와 TP 방식의 업링크 포트를 제공한다는 의미다. 여기서 TP는 UTP 방식을 말하며, SFP는 Small FormFactor Pluggable의 약자로, 광케이블용 접속 방식이고 속도는 1기가(1Gbps)라고 생각하면 된다.
  • 다음으로 오른쪽 맨 위에 있는 Catalyst 2960-24PC-L 모델을 보면, 일단 24포트짜리인데 P가 들어갔으니 PoE를 지원하는 스위치라는 것을 짐작할 수 있다. P 뒤에 들어가는 C는 이 스위치가 Dual Purpose Uplink를 가지고 있다는 의미다.
  • Dual Purpose Uplink 포트를 자세히 보면, 위에 있는 2포트는 SFP 포트이고, 아래 2포트는 10/100/1000 Base T 포트다. 따라서 연결을 광케이블로 하고 싶을 때는 SFP 포트를 선택하고, UTP로 연결하고자 하면 10/100/1000 Base T 포트를 선택하면 된다. 하지만 중요한 것은 두 방식을 동시에 사용할 수 없다는 것이다.
  • 이제 나머지 모델들은 그냥 모델명만 봐도 대충 스펙을 알 수 있을 것이다.





[출처 : 후니의 쉽게 쓴 시스코 네트워킹 p237]

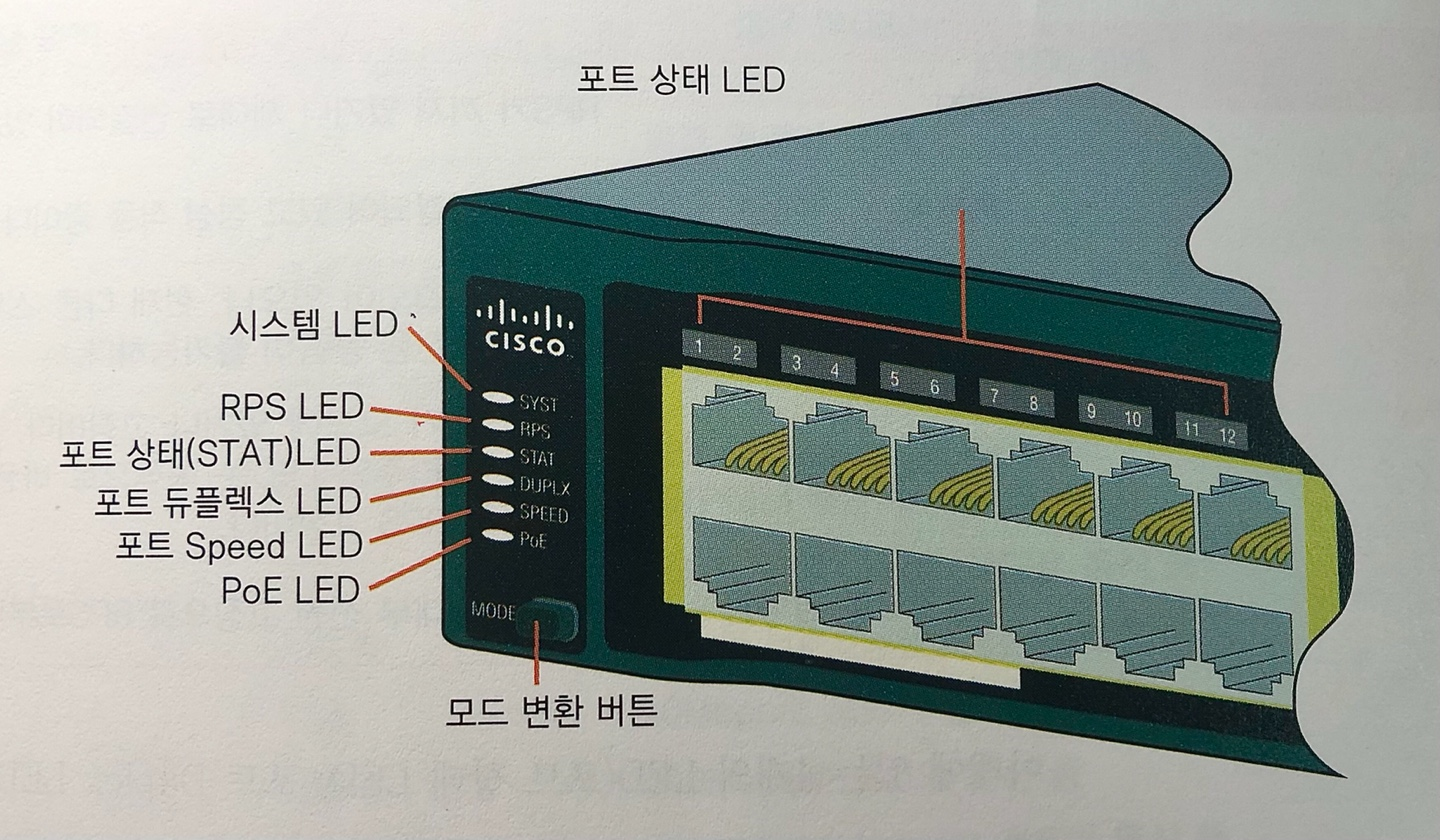

Catalyst 2960의 앞면 LED
  • 시스템 LED: 시스템이 전원을 제대로 공급받고 있는지, 장비가 이상 없이 동작하고 있는지를 한눈에 알 수 있게 도와주는 LED다.
LED의 색깔 시스템 상태
꺼짐 전원이 공급되고 있지 않은 꺼진 상태
초록색 시스템이 정상적으로 작동 중
주황색(노란색) 전원은 공급되나 비정상적으로 작동 중



  • RPS LED: Redundant Power Supply의 약자로, 우리말로 바꾸면 무정전 전원 공급기 정도의 의미다. 즉 보조 전원 공급 장치의 상태를 보기 위한 LED다. Catalyst 2960 스위치는 옵션으로 RPS라는 장비를 추가로 연결해서 자체 전원에 문제가 생겼을 때 RPS를 통해 전원을 공급받을 수 있게 되어 있지만, 일반적으로는 RPS를 사용하지 않기 때문에 RPS LED에 불이 꺼져있게 된다.
LED의 색깔 RPS 상태
꺼짐 RPS가 꺼져 있거나 제대로 연결되어 있지 않다.
초록색 RPS가 연결되어 있고 정상 작동 중이다.
초록색으로 깜빡임 RPS가 연결되어 있으나, 현재 다른 스위치에 전원을 공급 중이어서 현재 스위치에 전원 공급이 불가능하다.
주황색(노란색) RPS가 대기 모드에 있거나 고장이다. 이때 RPS에 있는 Standby/Active 버튼을 눌러주면 LED는 녹색으로 바뀐다. 그러나 만약 녹색으로 바뀌지 않는다면 RPS 고장이다.
주황색으로 깜빡임 스위치의 내부 전원 고장으로 RPS로부터 전원을 공급받아 작동 중이다.



  • 나머지 아래에 있는 4개의 LED는 각 스위치 포트의 위에 있는 포트 상태 LED가 무엇을 나타내고 있는가를 알려주는 역할을 한다. 즉 4개의 LED 중 어디에 불이 켜져 있느냐에 따라 각 스위치 포트 위에 있는 포트 상태 LED의 의미가 달라진다.
  • 포트 STAT LED: 포트 모드 LED가 [STAT]에 있을 경우 각 포트의 상태를 표시한다.
  • 포트 Duplex LED: 포트 모드 LED가 [DUPLX]에 있을 경우 각 포트의 듀플렉스 모드(Half/Full)를 표시한다.
  • 포트 Speed LED: 포트 모드 LED가 [SPEED]에 있을 경우 각 포트의 스피드(10/100/1000)를 표시한다.
  • PoE LED: 포트 모드 LED가 [PoE]에 있을 경우 포트별 PoE의 상태를 표시한다.
포트 모드 LED 포트 상태 LED 램프 스위치 상태
STAT 꺼짐 링크 연결이 안 됨
초록색 링크 연결됨
초록색으로 깜빡임 링크가 살아있고 데이터 송/수신 중
주황색과 초록색으로
번걸아 깜빡임
링크 에러 발생
주황색(노란색) 포트 Disabled 또는 Blocking
DUPLX 꺼짐 포트는 Half Duplex 모드로 동작 중
초록색 포트는 Full Duplex 모드로 동작 중
SPEED 10/100/1000
포트
꺼짐 10Mbps로 포트가 통신 중
초록색 100Mbps로 포트가 통신 중
초록색으로 깜빡임 1000Mbps(1Gbps)로 포트가 통신 중
SFP 포트 꺼짐 10Mbps로 포트가 통신 중
초록색 100Mbps로 포트가 통신 중
초록색으로 깜빡임 100Mbps(1Gbps)로 포트가 통신 중
PoE 꺼짐 PoE가 꺼짐. 만약 장비가 AC 전원으로부터 전원을 공급받게 되면, 장비가 PoE 스위치에 연결되어 있더라도 PoE LED는 꺼짐
초록색 PoE가 켜짐. 포트 LED는 스위치 포트가 전원을 공급하는 경우에 녹색으로 켜짐
초록색과 주황색으로
깜빡임
PoE가 스위치 전원 용량 부족으로 연결된 장비에 전원 공급을 못하는 경우
주황색으로 깜빡임 고장으로 PoE가 꺼짐
주황색 PoE가 포트에서 Disabled됨





[출처 : 후니의 쉽게 쓴 시스코 네트워킹 p240]

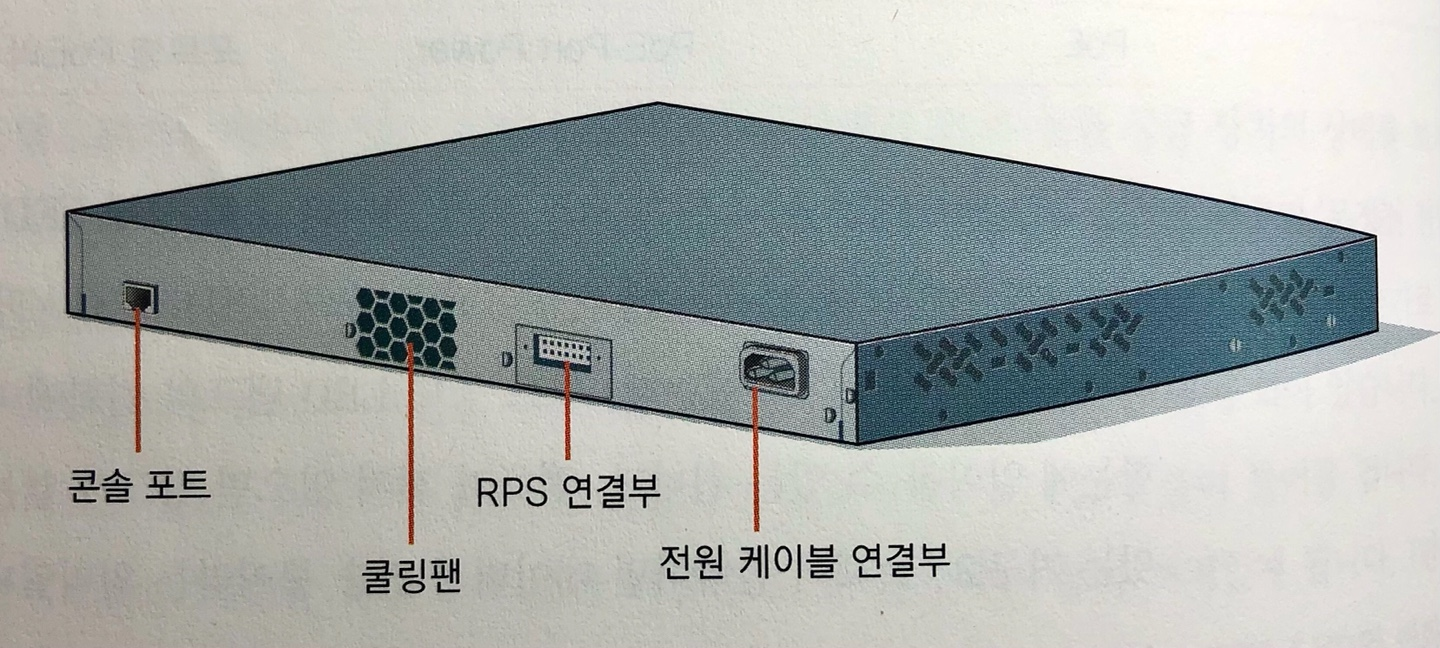

Catalyst 2960의 뒷면
  • 맨 오른쪽에 보이는 전원 연결부가 있고, 그 옆으로 RPS 연결부가 있는데 RPS와 스위치를 연결할 때 바로 이 포트를 사용한다. 그 옆에는 쿨링팬이 있는데 장비를 식혀주는 역할을 하며, 2960 스위치 중에서 8포트 모델은 팬이 없다. 그리고 맨 마지막으로 왼쪽에 콘솔 포트가 있다.
